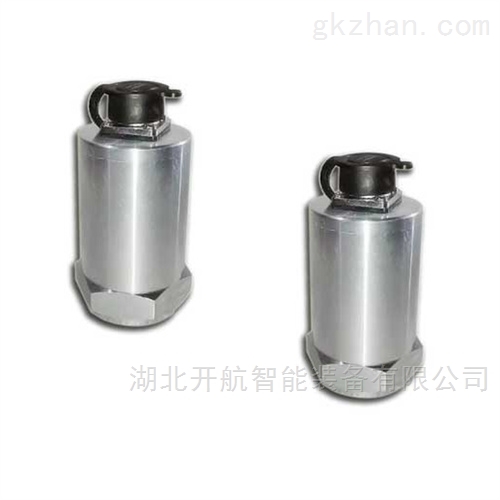

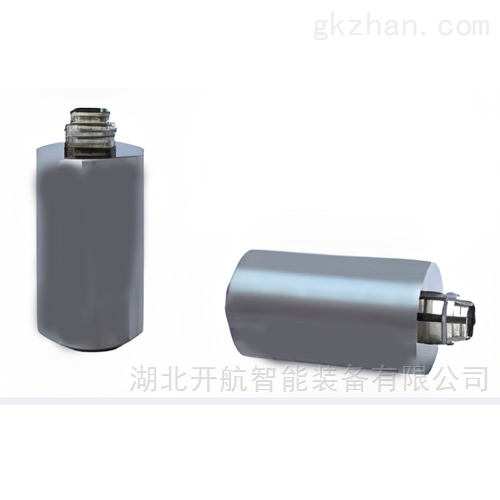

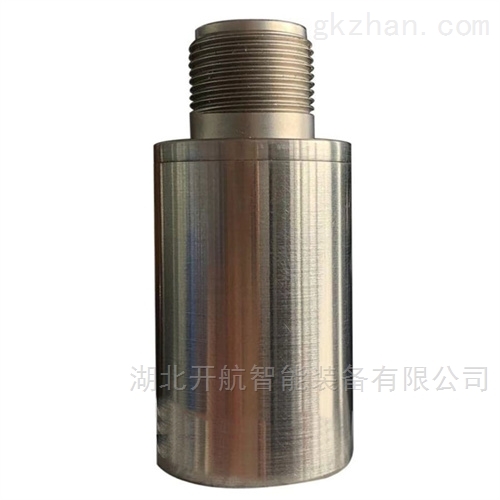

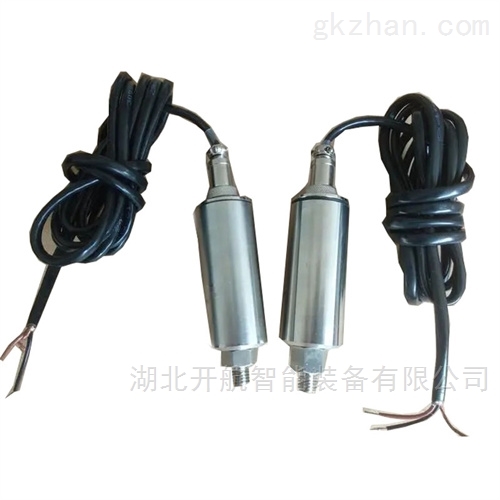

VT9218S151-601-1震动变送器安装选型

日期: 2024-02-22 13:01:42 分类: 机械制造浏览量：留言数： 8055

简介

主要用于对起重机，汽轮机、水轮机、风机、压缩机、制氧机、电机、泵、齿轮箱等大型旋转机械的振动监测。对于机壳振动，轴瓦振动，转子的不平衡、不对中，机件松动，滚动轴承损坏，齿轮损坏等原因引起的振动变化能够进行时时测量。

输出信号可直接传送至可编程控制器（PLC）,集散控制系统（DCS）监视器、采集器、记录仪或其他监控设备。

2．技术参数

2．1 频率响应：10 ～ 1000 Hz 或者5 ～ 1000 Hz（特殊说明）

2．2 自振频率：10Hz

2．3 测量范围：速度量 0-100mm/s （可选）0-20MM/S＊

位移量 0-1000μm（可选）0-200μm

2．4 输出电流：4～20mA/1-5v/RS485 可选

2．5输出阻抗：≤500Ω

2．6工作电压：DC12-28V±10%

2. 7接线方式：电流二线制、电压三线制、RS485四线制

2．8测量方向：垂直或水平

2．9 使用环境：温度 -40℃～80℃ 相对湿度 ≤90%

2．10 外形尺寸：φ35×75mm

2．11 安装螺纹：M10×1.5×15mm（深度）或磁吸座可选

2．12 重量：约300g

基本原理：

振动速度传感器是属于惯性式传感器，是利用磁电感应原理把振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值。与二次仪表相配接，即可显示振动速度或位移量的大小，也可以输送到其它二次仪表或交流电压表进行测量。

VT9218S151-601-1震动变送器安装选型

使用特点：

(1) 它的输出信号和振动速度成正比，因此对振动测量来说可以兼顾高频、中频和低频的应用领域。

(2) 相对于其它类型的振动传感器而言，传感器有较低的输出阻抗，较好的信噪比。它同一般通用交流电压表或示波器配合就能工作，对输出插头和电缆也无特殊要求，使用方便。

(3) 传感器有较低的使用频率可以适用于低转速的旋转机器。

(4) 传感器设计中取消了有磨擦的活动元件，因此灵活性好，可以测量微小的振动（0.01μm）。

(5) 传感器有一定抗横向振动能力（不大于10g峰值）。
