热式气体质量流量计选型注意问题

分类: 机械制造 浏览量: 留言数: 8561

热式气体质量流量计选型注意问题

热式气体质量流量计基于热扩散原理,采用恒温差法设计而成,是一款气体计量的专业计量仪表。其拥有高精度、宽量程比、压损小、无需温压补偿可直接计量气体标况体积流量等众多其他流量计所不具有的特点,已被广泛使用于各行各业。

在选型及安装时需要注意以下几点:

热式气体质量流量计恒温差计量中心点就是保证两探头之间温度恒定,介质的携热量(流速)与发热所需的供电电流成正比关系,那么介质温度与介质比热为要点参数,流量计转换器中储存有六十余种常规气体比热转换系数,该系数的设定是基体单一洁净气体。但是在现场实际测量中,介质纯度并没那么高,虽然流量计设计精度没有下滑,但是测量值与实际值有可能存在一定量偏差,这也是为什么热式气体质量流量计适合测量干燥的气体;介质温度又是热式气体质量流量计一大难点,工作时,需要将发热探头加热到比介质温度高50度状态。如果在计量时介质本身的温度变化频率过高,即加热所需的供电电流忽大忽小,致使表头显示流量波动大,其测量精度会直线下滑,不利于检测,若介质本身温度较高时,则探头所需加热温度更高,流量计设计功率小于18W,当加热温度过高时,发热所需供电电流过大(供电电流不够)则会产生多种异常情况乱,如表头流量从小到大往复循环性变化,因此热式气体质量流量计多用于测量介质温度变化频率不高且温度不超过400度的气体。

热式气体质量流量计是一种高等的气体测量仪表,其优势众多,量程比宽,大口径时可选择插入式连接方式,便于后续的拆装与检修,供电方式多样,24V220V均可,地面管道就地表头显示,高空管道分体表头显示,但是并不是所有场合都适用热式气体质量流量计。

第一:介质温度。热式气体质量流量计基于热扩散原理设计而成,流量计的探针是根据被测介质温度来决定探针加热温度的,一般探针加热温度比介质温度高50度。由此可以看出,流量计在正常测量时要求被测介质温度较为恒定,此时加热电流与介质流量成比例关系;

第二:介质成分。热式气体质量流量计几乎可测量所有单一气体介质(乙炔除外),但是在实际测量中有不少混合气体需要测量,此时选用热式气体质量流量计时,就对混合气体万分有要求。所有气体流量仪表标定时均用空气来作为被测介质,单一介质时可查得出标准的转换系数。然而混合气体需要根据现场时间被测介质成分百分比来折算转换系数,但是当测量时介质成分发生变化,则会加大流量计测量误差;

第三:压力。热式气体质量流量计不建议在高压工况环境下使用。热式测量的重要的一点就是介质的携热量,当现场的压力过高时,单位体积内介质的携热量很大,在压缩系统与反应速率的双重影响下,使得流量计的测量值将会小于实际使用时,因此建议热式气体质量流量计在4.0Mpa以内使用。

第四:高温。测量高温介质意味着传感器的耐温更高,同时测量高温介质时整机电路耗电功率加大,现阶段热式气体质量流量计可耐高温至400度,可满足绝大多数现场要求。

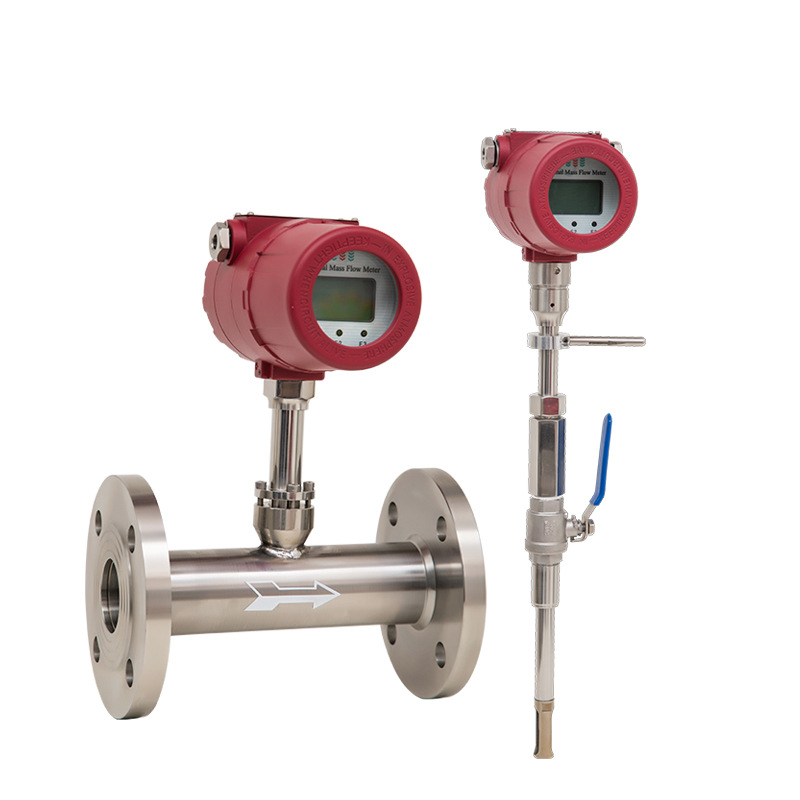

热式气体质量流量计 (7).jpg

热式气体质量流量计 (7).jpg
