如何怎样选择CPCI工控机

分类: 机械制造 浏览量: 留言数: 9204

CPCI机箱是工控机的重要组成部分,使用合格的机箱对设备的正常使用是非常重要的,下面我们就来了解下选择CPCI机箱要注意哪些事情呢?

1、CPCI机箱的用料:机箱的内外用料多为价格昂贵的钢厂生产的进行了(电解)镀锌的钢板,其抗变形强度高,抗腐蚀能力好;伪劣机箱为了节约成本,采用廉价的不明产地的钢板,直接喷涂安装,其抗氧化能力、导电导热能力、抗腐蚀能力非常差,如遇空气潮湿极易生锈。在同等生产工艺情况下,两种机箱的材料成本相差40%以上。

2、CPCI机箱的材料厚度:CPCI机箱除了内外用料要好之外,钢板厚度也是要比较科学合理的,太厚了,沉重的机箱给消费者带来了不必要的的浪费和麻烦,太薄了,轻薄的机箱会使内部配件的稳定性受到威胁。的CPCI机箱钢板厚度一般在1.0-1.2mm左右;而劣质CPCI机箱不仅用料差,钢板也很薄通常箱体厚度也在0.8mm左右,有些劣质机箱的内部结构用料甚至只有0.6mm左右。也有些劣质机箱用了很厚的喷涂层来掩盖他们用料的缺陷,这在表面上是看不出来的,其实分辨得方法也很简单,。在同等生产工艺情况下,两种机箱仅用料厚度成本又相差30%-50%左右。

3、CPCI机箱的外观结构:CPCI机箱的外观都是通过精心设计的,机箱的厂家会花大量的时间和经费对面板进行详细的设计研究,找专业的设计公司设计出十几款不同的外观。CPCI机箱不同于普通电脑机箱只是追求美观,所以厂家会经过反复试验在其中选择结构合理、安全、使用方便的一款进行批量生产。劣质机箱的外观相对就粗糙很多,而且大多都是模仿抄袭机箱,不管是否符合自己机箱的内部结构,造成使用时出现很多问题。

4、CPCI机箱的内部结构:CPCI机箱不仅仅是用料考究和外观设计的合理,机箱的制作工艺也能直接反映出它的品质。其实,影响机箱成本的因素不仅是人们所想的钢板材质和钢板厚度,和机箱的五金工艺水平也有很大关系。在机箱上,装主板的底板托盘都是多次加工成型、凹凸加强、全卷边、结构加强、前后左右冗余、安装主板孔位冗余、导电、导热、抗腐蚀设计等各种五金加工工艺都会采用;而劣质机箱能省则省,有时上述五金工艺一个都没有,甚至底板托盘和后挡板都是一次冲压成型。

集特智能有两款CPCI工控机,国产龙芯3A3000CPC-6028与国产飞腾CPC-6029。

国产龙芯工控机CPC-6028介绍:

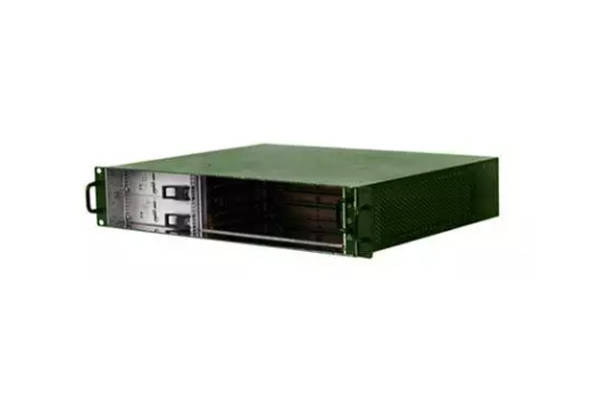

CPC-6028是一款2U 4槽19寸标准上架式CompactPCI机箱,1个系统槽、3个扩展槽,支持前后插卡,符合PICMG2.0、PICMG2.1、PICMG2.5技术规范。采用可插拔风扇模块,从右到左吹风式散热设计,进风口安装防尘网,更换方便。该产品可靠性高,适用于地面通讯系统、服务器等领域。

32bit、33/66 MHz CPCI总线,

支持Rear I/O· 1+1 3U 8HP CPCI冗余电源, 兼容AC/DC输入

3个40mm轴心风扇 ,从右到左吹风式散热设计

国产龙芯3A3000处理器,中标麒麟桌面版/龙芯Linux

国产飞腾工控机CPC-6029介绍:

CPC-6029是一款2U 4槽19寸标准上架式CompactPCI机箱,1个系统槽、3个扩展槽,支持前后插卡,符合PICMG2.0、PICMG2.1、PICMG2.5技术规范。采用可插拔风扇模块,从右到左吹风式散热设计,进风口安装防尘网,更换方便。该产品可靠性高,适用于地面通讯系统、服务器等领域。

2U 4槽19寸标准上架式CompactPCI系统平台

1个系统槽、3个扩展槽,32bit、33/66 MHz CPCI总线,支持Rear I/O

1+1 3U 8HP CPCI冗余电源, 兼容AC/DC输入

3个40mm轴心风扇 ,从右到左吹风式散热设计
